鼎鴻影像設計耕耘建築領域已超過 20 年，以製作 CG 建築與室內設計著稱，同時也深耕 VR 虛擬實境體驗，將其與建築視覺化結合打造專屬沉浸式作品，開拓建築渲染新趨勢。本次映 CG 專訪鼎鴻影像設計經理張凱富，與我們分享精美建築渲染作品的幕後故事。

開創建築視覺化新呈現

鼎鴻影像設計團隊位於臺中，承攬國內各項建築專案，製作範圍涵蓋建築視覺化、3D 透視圖、動畫等，並結合 VR 互動式體驗，開啟截然不同的建築視覺呈現。團隊致力於協助建設公司、建築師、室內設計師、景觀設計師與燈光設計師，將其作品 3D 視覺化，同時以設計與製作技術提升整體質感，融合美學跟故事性，包裝成精美的行銷方案，讓受眾輕鬆想像最終樣貌。

談及建築視覺化的工作經驗時，經理張凱富表示，因為對產業抱有強烈熱忱，才能運用長年的經驗於作品中，同時秉持著誠摯對待每項專案的理念，他說道：「每個專案設計都是客戶的寶，所以我們非常重視並盡心盡力完成每個作品。」因此鼎鴻不斷地開發，找出最適合客戶作品的呈現方式，並挑戰與推廣建築渲染結合 VR 的嶄新製作。談及令張經理印象深刻的專案時，他提到了結合 VR 與空拍攝影的臺北高樓製作，因為業主不僅想讓潛在客戶體驗建築場景，也希望讓他們能欣賞窗外的壯闊景觀。鼎鴻團隊除了製作建築的 VR 場景外，更首次與空拍攝影團隊合作，透過空拍機拍下各樓層的環景 720 度畫面，製成一個個環境檔匯入遊戲引擎 Unreal Engine 中，打造由內到外的完整沉浸式體驗。這項專案不僅成功達成了客戶的需求，同時也開拓了鼎鴻團隊的製作範圍，透過專業團隊合作讓 VR 作品更多樣。

建築渲染結合 VR 體驗，創造嶄新形式

一幅精美建築渲染圖，總會讓人好奇它背後的製作過程。在談及製作流程時，張經理表示，通常會由建築師或室內設計師提供平面圖、立面圖與施工圖等參考資料，接著團隊會先在 AutoCAD 中詳細讀圖，他強調：「這個階段最重要的是，充分了解建築的樑柱系統與銜接等結構位置。」接著檢視細節與彙整資料，提出參考資料的問題與遺漏。當資料完備後開始清圖層，將清完的檔案匯入 3ds Max 中建模。建模時，團隊會依據「天地牆系統」，自天花板、地坪與牆面，建構出完整的空間架構，模型也從基礎的草模(又稱初模)開始，接著用於打光與製作材質的正草模，到準備大圖輸出的正模，最後渲染出精美的效果圖。

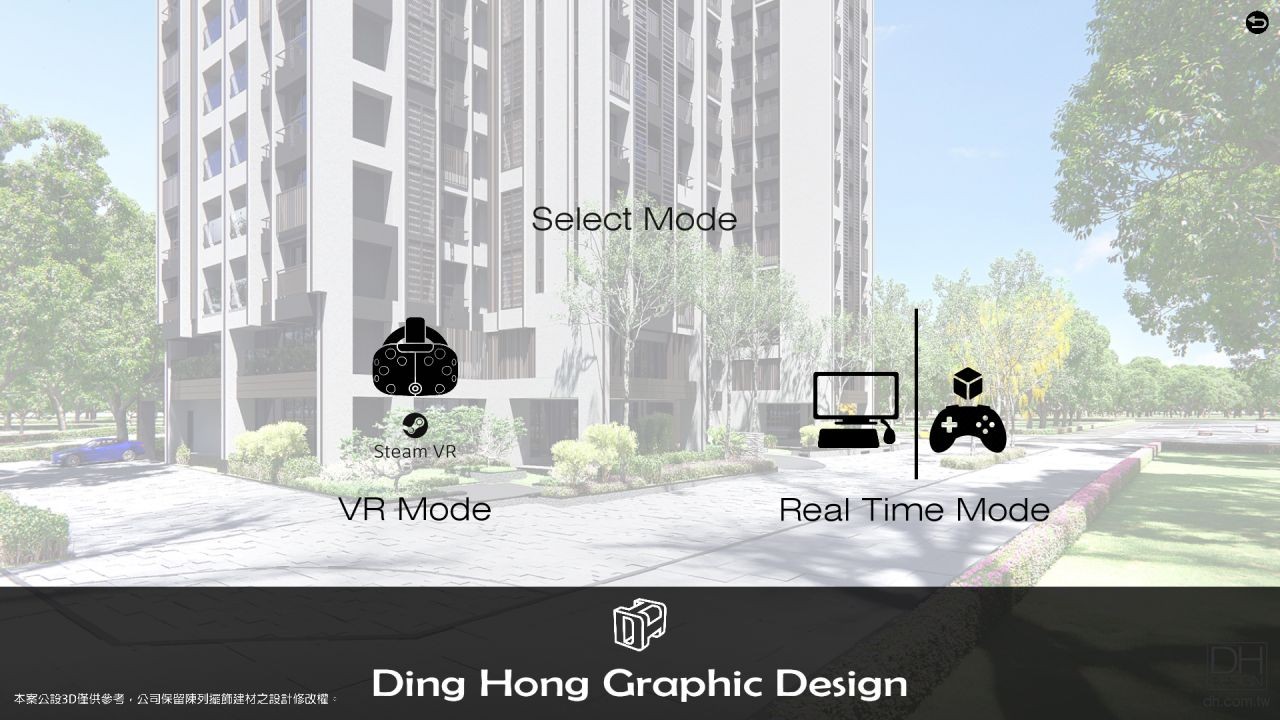

建築渲染與 VR 互動體驗結合已然是產業界的新趨勢，鼎鴻影像設計便是深耕這項製作的佼佼者，張經理談及，前期階段與一般靜態 3D 透視圖的製作流程十分相似，最大的不同是 3D 透視圖會依據鏡頭的角度範圍建構，因此團隊會將模型單純化，專注在設計與創建入鏡的那側。

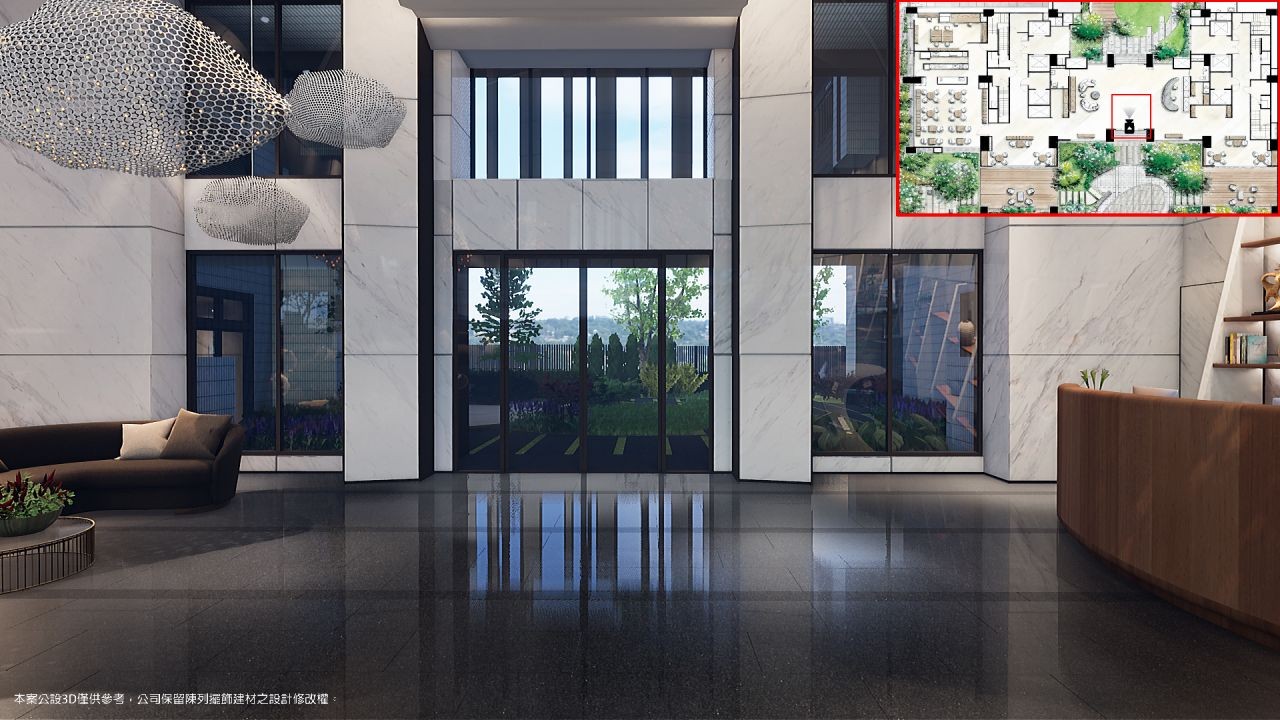

VR 製作則需要製作環境全景，不僅建築物本身的「天地牆」結構，內部的擺設與傢俱等細節也都不能遺漏，如果有門廳結合戶外景觀，就需製作植被、道路與鄰房等環境的 3D 模型，才能重現完備的虛擬體驗。在 3ds Max 建模完成後，為了避免在 Unreal Engine 中產生畫面停滯的問題，會減面優化模型。接著透過 V-Ray for Unreal 將模型匯入 UE，以保留部分燈光與材質，並重新拆解 UV，調整參數設定來還原最初於 3ds Max 的設計。張經理也談及，製作 VR 體驗時，最大的挑戰其實是如何優化模型，與調整材質貼圖的比例，這都是由 3ds Max 匯入 UE 需要克服的難題。而他十分看好新一代的 UE5 與 V-Ray 5，不僅感受到其模型負載力的提升，跨軟體時能更精準地重現燈光與材質的成果，但也強調：「軟體是由人來操作的工具，所以最終還是回歸製作者，透過經年累積的經驗來運用它，並不斷調整、精進整個流程，這也是鼎鴻影像設計每天不斷學習進步的一個目標。」

透過新科技嘗試更多創新，打造精緻建築效果圖

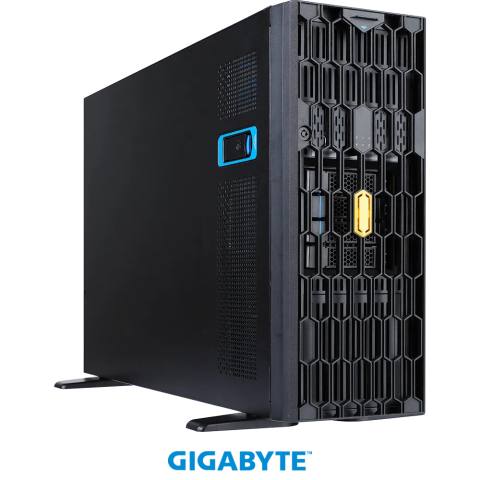

在渲染精美的建築效果圖時，鼎鴻團隊通常在製作期間使用渲染較快的 GPU 確認呈現效果，最後大圖輸出階段使用 CPU 並透過大量的 Render Farm 算圖，輸出精緻的 4K 至 8K 圖像。 這次的專訪同時邀請張凱富經理測試技嘉科技的 Gigabyte W771-Z00 高效能繪圖工作站，挑戰以往製作大量模型與貼圖作品時，遇到的算圖時長問題，測試結果也改變了張經理的思維。初見 Gigabyte W771-Z00 繪圖工作站時，極簡內斂的蜂巢狀設計便奪走他的目光，同時直立 2U 加寬的主機外觀，促進內部的空氣對流，增快運算時散熱的速度。「W771-Z00 工作站是市面上少數能支援 AMD Ryzen™ Threadripper™ PRO 處理器的機型，最高能夠搭載四張 PCIe 4.0 雙插槽厚度獨立顯示卡，本次測試僅使用了三張 NVIDIA RTX A6000 便大幅提升了運算效能，縮減渲染輸出時間」。加上能夠經由軟體設定 GPU 的算圖時長與品質，更讓製作者能夠掌握輸出成果與效率的平衡，使成品達成最佳的效益。

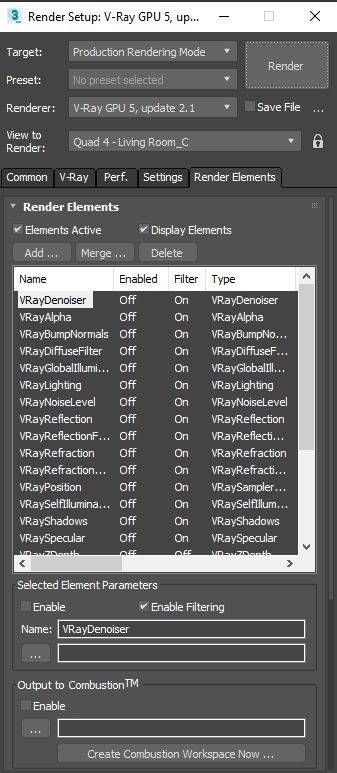

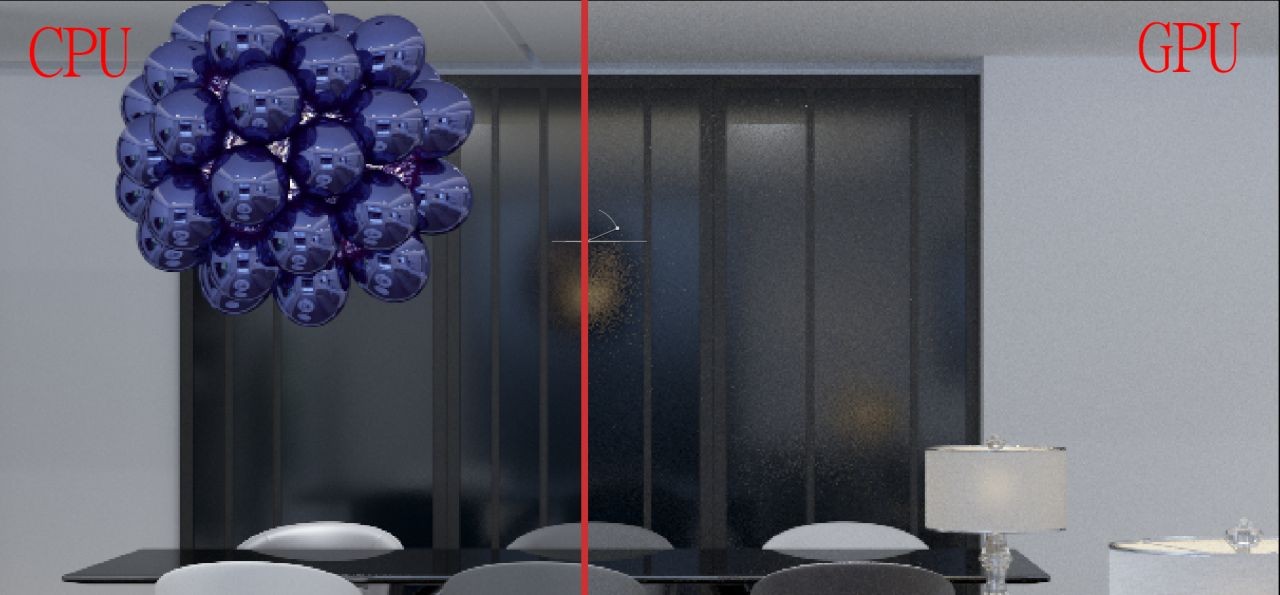

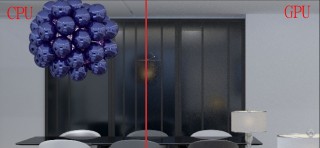

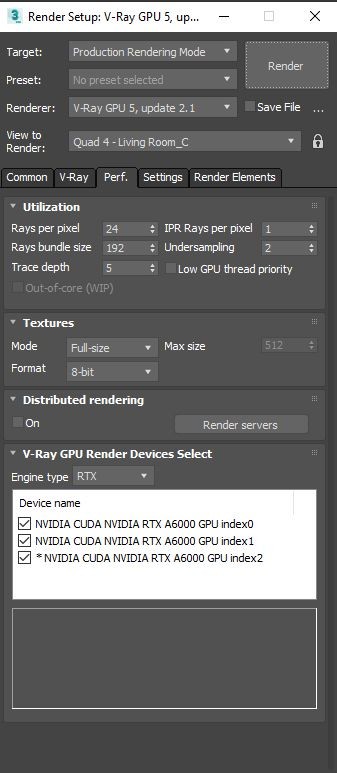

張經理認為，不應該執著於讓 GPU 達成跟 CPU 一樣的成果，而硬是耗費長時間算圖，應該靈活運用 GPU 的特性，明白多長時間內能輸出多精緻的成品，並透過調配讓它符合使用者的需求才是關鍵。他表示：「以往使用一般工作站配上顯示卡 RTX 3060 Ti 輸出，含約八百萬面與 64 盞燈光的 4K 室內設計圖時，CPU 算圖需要花費約 5 小時 24 分鐘，即便改由 GPU 運算也僅僅縮短約 22 分鐘，常常等圖算完一天也過去了。本次使用 Gigabyte W771-Z00 繪圖工作站，輸出同一個室內設計場景，透過 GPU 算圖，若沒有設定最終時間僅需約 1 小時 57 分，就能輸出精緻度達 CPU 算圖九成的品質，時長縮短了將近 3 倍，圖面也包含完整 的 Render Elements，便於後製時運用。透過 V-Ray 5，GPU還能自訂品質與時間的平衡，讓渲染效果最佳化。省下來的時間能夠運用於更大膽的製作嘗試，投入設計與調整，讓最終設計成品越發完美。」

值得推薦的原因：

在建築渲染製作過程中可以幫助順暢地預覽場景，與客戶溝通時也能快速渲染出高品質的建築效果圖，讓商談過程暢行無阻。Gigabyte W771-Z00 高效能繪圖工作站搭載 NVIDIA^® RTX™ A6000 能透過 GPU 快速算出精緻建築渲染圖，並透過軟體設定算圖時間與品質，讓我們能夠將原本算圖所耗費的時間投入設計與嘗試更多創新，同時在渲染製作上獲得更多彈性。對於長期從事創建複雜場景的建築設計者來說，可以更有效率，並專注在設計創作上。

圖片由  鼎鴻影像設計有限公司 提供，文章由映 CG 所有，如需轉載請聯絡我們。
